用biopython操作蛋白结构

Biopython 常用于生物序列分析，但其实它也有整个 PDB 模块，可以做简单的结构分析

import Bio.PDB as bp

本文将结构对应的实体称为 Molecule，这是我们之后看待结构文件的基本视角。Molecule 可能指单体分子、多聚体或互作的多个蛋白等
我们先来认识蛋白结构的层级关系，即 Structure > Model > Chain > Residue > Atom

Structure, Model, Chain

解析 .cif/.pdb 后，得到 Structure 对象

parser = bp.MMCIFParser()
struc = parser.get_structure('7czq', '7czq.cif')
# 获取header
struc.header

使用 struc.get_list() 获取子项。 X 射线、电镜方法解的结构只有一个 Model 对象，而核磁共振方法由于可以记录动态过程，会有多个 Model 对象

model = struc[0]

Model 的下一级是 Chain 对象，蛋白、核酸被视作 polymer Chain，糖链被视作 branched Chain
对于蛋白，Chain 在单体 Molecule 可能指不同的结构域，在多聚体 Molecule 可能指单体，在互作蛋白 Molecule 可能指参与互作的不同组分。例如，经典的抗原-抗体互作场景下，常见将抗原、抗体重链、抗体轻链分别命名为 Chain
有时，你会遇到 Molecule 是一个三聚体，每个单体上都结合抗体。于是，Model 内就有 9 个不同的 Chain，即 3 个拷贝的抗原单链、抗体重链、抗体轻链

# 列出所有Chain
chains = model.get_list()
# 选择Chain H
chain = model['H']
# 显示Chain id
chain.id

有时，pdb 的 3D view 中仅显示干净的单个 Molecule，但下载的 .pdb/.cif 在 pyMol 中显示多个 Molecule（如pdbid: 4jtv）。biopython 读取的结构会与 pyMol 一致，仍是单个 Model，内部有多个 Molecule 对应的 Chain

Residue, Atom

使用 chain.get_list() 可得当前 Chain 的 Residue 列表。resseq 代表 Residue site id，与 pdb 上 auth index 相同

[<Residue ALA het=  resseq=27 icode= >,
 <Residue TYR het=  resseq=28 icode= >, ...]

与 Chain 有直接相互作用的小分子，也会被纳入当前 Chain 作为 Residue，这种情况用 het 表示。例如 W 代表水，H_NAG 代表N-乙酰葡糖胺，可查询化学成分字典

<Residue NAG het=H_NAG resseq=1 icode= >
<Residue HOH het=W resseq=904 icode= >

最后，icode（insertion code）是为了处理 insertion

# Residue三字母简写
res.resname
# 编号，格式为(hetero, resid, insertion_code)
res.id

同理，从 Residue 可以 res.get_list() 获得 Atom 列表，其中 CA, CB 分别代表 alpha C 和 Beta C，可用 atom = res['CA'] 选取 alpha C

# 编号
atom.id
# 坐标
atom.coord

atom1 - atom2 可以计算原子距离，这允许我们计算残基间的相互作用

结构字典

除了解析为 Structure 外，.cif/.pdb 数据可以被转为结构字典

struc_dict = bp.MMCIF2Dict.MMCIF2Dict('7czq.cif')

字典的全部分组可参考 Category Group Index mmcif，这里介绍最常用的。pdb 格式规范并不要求每个分组、属性都存在
struct 分组，展示结构的基本信息

pd.DataFrame({
    'pdbid': struc_dict['_struct.entry_id'],
    'title': struc_dict['_struct.title'],
    'des': struc_dict['_struct.pdbx_descriptor'],
})

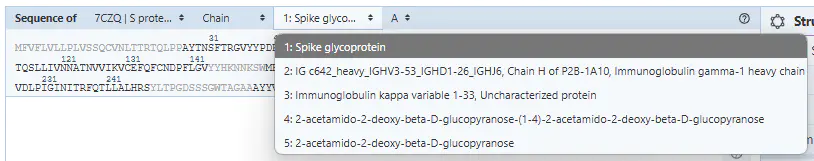

entity 分组，展示了所有 entity，内容同 pdb Web Structure viewer

pd.DataFrame({
    'id': struc_dict['_entity.id'],
    'type': struc_dict['_entity.type'],
    'des': struc_dict['_entity.pdbx_description'],
    'count': struc_dict['_entity.pdbx_number_of_molecules'],
    'weight': struc_dict['_entity.formula_weight'],
})

entity_poly 分组，仅展示 polymer，有 chain id、规范氨基酸序列等信息。注意 pdbx_seq_one_letter_code 属性也是氨基酸序列，但使用 (UNK) 而不是 X 记录未知氨基酸，使用 (XXX) 记录了除氨基酸以外的分子。更多讨论参见这里

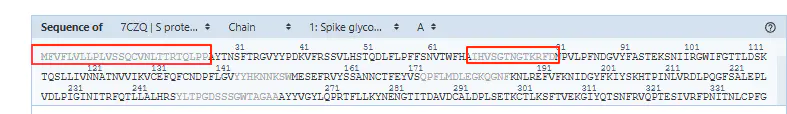

两种氨基酸序列都包含未存储在 Structure 但被作者手动加入的氨基酸，也就是下图的灰色部分。因此比遍历取出每个 Residue 更合理

pd.DataFrame({
    'id': struc_dict['_entity_poly.entity_id'],
    'type': struc_dict['_entity_poly.type'],
    'chain': struc_dict['_entity_poly.pdbx_strand_id'],
    'seq': struc_dict['_entity_poly.pdbx_seq_one_letter_code_can'],
})

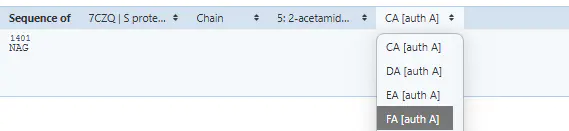

pdbx_nonpoly_scheme 分组，展示因与某 Chain 有互作，被分配到 Chain 下的小分子。其中 asym_id 代表该小分子的唯一 id

pd.DataFrame({
    'id': struc_dict['_pdbx_nonpoly_scheme.entity_id'],
    'name': struc_dict['_pdbx_nonpoly_scheme.mon_id'],
    'chain': struc_dict['_pdbx_nonpoly_scheme.pdb_strand_id'],
    'site': struc_dict['_pdbx_nonpoly_scheme.auth_seq_num'],
    'asym_id': struc_dict['_pdbx_nonpoly_scheme.asym_id'],
})

struct_conn 分组，展示链间的相互作用

pd.DataFrame({
    'id': struc_dict['_struct_conn.id'],
    'type': struc_dict['_struct_conn.conn_type_id'],
    'chain_x': struc_dict['_struct_conn.ptnr1_label_asym_id'],
    'chain_y': struc_dict['_struct_conn.ptnr2_label_asym_id'],
    'site_x': struc_dict['_struct_conn.ptnr1_label_seq_id'],
    'site_y': struc_dict['_struct_conn.ptnr2_label_seq_id'],
    'residue_x': struc_dict['_struct_conn.ptnr1_label_comp_id'],
    'residue_y': struc_dict['_struct_conn.ptnr2_label_comp_id'],
    'atom_x': struc_dict['_struct_conn.ptnr1_label_atom_id'],
    'atom_y': struc_dict['_struct_conn.ptnr2_label_atom_id'],
    'dist': struc_dict['_struct_conn.pdbx_dist_value'],
})

citation 分组展示引用信息

pd.DataFrame({
    'title': struc_dict['_citation.title'],
    'journal': struc_dict['_citation.journal_abbrev'],
    'year': struc_dict['_citation.year'],
    'doi': struc_dict['_citation.pdbx_database_id_DOI'],
})

输出

使用 io 模块输出结构文件

# 输出pdb
io = bp.PDBIO()
io.set_structure(struc)
io.save('t.pdb')

# 输出cif
io = bp.MMCIFIO()
io.set_structure(struc)
io.save('t.cif')

biopython 不支持 entity 的删除，只能通过新建对象达成删除目的

# 保存某些链
class ChainSelect(bp.Select):
    def accept_chain(self, chain):
        if chain.id in ['A', 'B']: return True
        else: return False
io = bp.MMCIFIO()
io.set_structure(struc)
io.save('t.cif', ChainSelect())

# 将各链分别保存
for chain in struc.get_chains():
    io.set_structure(chain)
    io.save(struc.get_id() + "_" + chain.get_id() + '.cif')

去除水、小分子等异质 Residue，也需要新建对象

from Bio.PDB.Residue import Residue
from Bio.PDB.Atom import Atom
from Bio.PDB.Chain import Chain
from Bio.PDB.Model import Model
from Bio.PDB.Structure import Structure

new_struct = Structure('new')

for model in struct:
    tmodel = Model(model.id)
    for chain in model:
        tchain = Chain(chain.id)
        for res in chain:
            if res.id[0].strip() == '':
                tchain.add(res)
        tmodel.add(tchain)
    new_struct.add(tmodel)

相对溶剂可及性（rSASA）

biopython 只支持 SASA 的计算，要获取 rSASA 还需手动除以每种氨基酸的最大 SASA。由于最大 SASA 的认定不同，计算结果可能和其他软件有差异，但趋势是一致的

from Bio.PDB.SASA import ShrakeRupley
sr = ShrakeRupley()
sr.compute(new_struct)

max_sasa = {
    'ALA': 121, 'ARG': 265, 'ASN': 187, 'ASP': 187,
    'CYS': 148, 'GLU': 214, 'GLN': 214, 'GLY': 97,
    'HIS': 216, 'ILE': 195, 'LEU': 191, 'LYS': 230,
    'MET': 203, 'PHE': 228, 'PRO': 154, 'SER': 143,
    'THR': 163, 'TRP': 264, 'TYR': 255, 'VAL': 165
}

rsasa_dict = {'site': [], 'residue': [], 'rsasa': []}
for res in new_struct[0]['A']:
    rsasa = round(res.sasa / max_sasa[res.resname], 2)
    rsasa_dict['site'].append(res.id[1])
    rsasa_dict['residue'].append(res.resname)
    rsasa_dict['rsasa'].append(rsasa)

rsasa_df = pd.DataFrame(rsasa_dict)
rsasa_df.loc[rsasa_df.rsasa > 1, 'rsasa'] = 1

sr.compute() 如果传入 Structure 对象，会在全局视野计算，Chain 之间的互作也会影响 SASA。如果传入 Chain 对象，SASA 就不受 Chain 之间互作影响

结语

至此，简单的三维结构分析就介绍完毕。玩的开心
